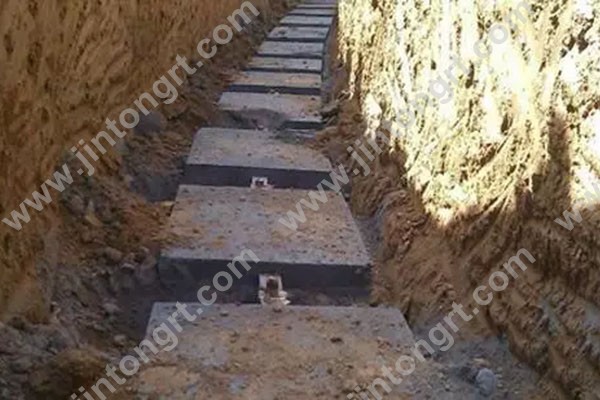

接地模塊是一種以碳素材料為主體的接地體，它由導電性、穩定性好的非金屬材料、電解質、保濕吸濕劑和防腐金屬電極芯組成。它具有表面積大和與大地接觸效果好、離子耗散性、保濕吸濕性、方便施工等優點，是取代傳統接地體的理想接地材料。接地模塊根據內置電極芯不同分為熱鍍鋅扁鋼和銅排兩種，分別適應于鋼材和銅材等的接地系統中。由于接地模塊表面細小的非金屬材料的特性，將其與被保護的地線連接時，它將極大地降低與大地的接觸電阻，加之具有的保濕吸濕性使之能夠充分發揮其在接地系統中的降阻作用。

接地模塊的主體材料與土壤的物理結構相似，能與土壤結合為一體。使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，極大降低接地體與土壤的接觸電阻，因此能顯著提高接地效率，減少地網占用土地面積。

那么接地模塊在防雷接地方案中用量如何計算：

根據地網土層的土壤電阻率，采用下式計算接地模塊用量：

1、水平埋置，單個模塊接地電阻:

Rj =0.068×[ρ÷(a×b)-2]

并聯后總接地電阻:Rnj = Rj /nη

式中:ρ―土壤電阻率(Ω/m)

a、b―接地模塊的長、寬(m)

Rj―單個模塊接地電阻(Ω)

Rnj―總接地電阻(Ω)

n―接地模塊個數

η―模塊調整系數，一般取0.6―0.9

2、垂直接地計算公式 G=1/4L.g.π(D2-d2)

式中：G-降阻劑用量（kg）

L-接地體長度(m)

g-降阻劑密度(g-1250kg/m3)

d-接地體等效直徑(m)

D-接地坑直徑(m)

在土壤電阻率ρ≤500Ω.m時，取D=0.14m;在500Ω.m<ρ≤1000Ω.m時,取D=0.16m

在1000Ω.m<ρ≤2000ω.m時，取d=0.18m；在ρ>2000Ω.m時，取D=0.20m

3、水平接地計算公式 G=(A2-S).L.g

式中：G-降阻劑用量（kg）

S-接地體的橫截面積(m2)

L-接地體的長度(m)

g-降阻劑密度(ρ=1250kg/m3)

A-投放降阻劑長方坑的邊長(m)

在土壤電阻率ρ≤500Ω.m時，A=0.11m;在500Ω.m<ρ≤1000Ω.m時，取A=0.13m；在1000Ω.m<ρ≤2000ω.m時，取a=0.15m;在ρ>2000Ω時，取A=0.17m。
